アイコン 基礎ばりの配置 マーク
 入力部材 基礎ばり
基礎ばりを配置します。
【基礎計算条件】の[タイプ]で「べた基礎」を選択した場合にのみ、 有効となります。
アイコン ダイアログ
アイコン 説 明
アイコン サブメニュー
アイコン 操 作

アイコン ダイアログ

ダイアログ
項 目 説 明
断面名称 【基礎ばり断面リスト】で入力した基礎ばり断面名称から選択します。
【基礎ばり断面リスト】の[表示]を「する」とした断面名称が表示されます。
「リストから選択…」をクリックすると、[基礎ばり断面リスト]ダイアログが表示され、 基礎ばり断面リストから選択することができます。
寸法 [断面名称]で選択した断面の寸法が表示されます。
説明1.参照
断面計算する 断面計算する場合にチェックします。
主筋
 上端
  1段筋
[断面名称]で選択した断面の主筋の径、本数が表示されます。
  2段筋
  コンクリート縁から
  主筋重心までの
  距離dt(mm)
コンクリート上端縁から上端筋重心までの距離を直接入力する場合にチェックし、 値を入力します。
 下端
  1段筋
説明は、[上端]と同じです。
ただし、上端は下端と読替えます。
  2段筋
  コンクリート縁から
  主筋重心までの
  距離dt(mm)
せん断補強筋 [断面名称]で選択した断面のせん断補強筋の径、本数、ピッチが表示されます。
ダイアログには、前回設定した内容が表示されます。

アイコン 説 明

  1. 基礎の各寸法は下図のとおりです。
    基礎天端位置 タイプ
    GL(地盤面)
    より上
    T 図
    図
    ⊥2 図
    GL(地盤面)
    より下
    T 図
    図
    ⊥2 図
  2. 「断面計算する」をチェックした基礎ばりは赤く表示されます。

  3. [参照]ボタンをクリックし、 すでに配置されている基礎ばりをクリックすると選択した基礎ばりの仕様がダイアログに反映されます。

アイコン サブメニュー

コマンドの下にあるをクリックするとサブメニューが表示され、コマンドを実行することができます。
メニュー
[基礎ばりの配置]
基礎ばりを配置します(操作手順は、アイコン操 作 アイコン配置を参照)。
[基礎ばりの削除]
基礎ばりを削除します(操作手順は、アイコン操 作 アイコン削除を参照)。
[基礎ばり断面リスト]
基礎ばりの断面名称、寸法、配筋などを登録します(詳細は、【基礎ばり断面リスト】を参照)。
[延長・カット距離指定]
基礎ばりを距離を指定して延長、またはカットします(操作手順は、『部材の延長・カット アイコン距離指定』を参照)。
[延長・カット軸指定]
基礎ばりを軸を指定して延長、またはカットします(操作手順は、『部材の延長・カット アイコン軸指定』を参照)。
[はりの分割]
基礎ばりを分割します(操作手順は、『部材の分割』を参照)。

アイコン 操 作

アイコン配置

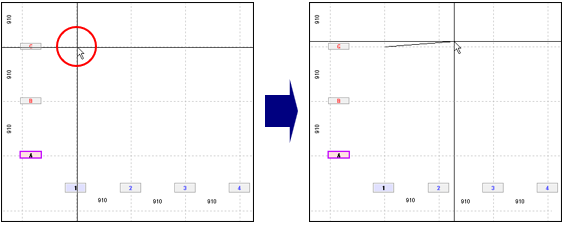

  1. グリッドにカーソルを合わせクリックすると、ラバーバンドが表示されます。
    操作図
    右クリックすると、ラバーバンドを解除します。
  2. 次のグリッドにカーソルを合わせクリックすると、基礎ばりが配置されます。
    操作図

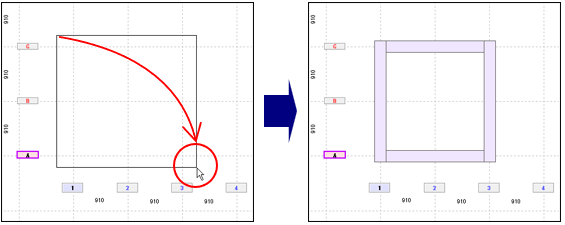

    また、ドラッグしながら配置する範囲を指示すると、一度に複数の基礎ばりを配置することができます。
    操作図
  3. 右クリックしてダイアログを表示します。
    [キャンセル]ボタンをクリックし、コマンドを解除します。
    ダイアログが画面に表示されている状態で、伏図の作業ウィンドウ内を右クリックしても、 コマンドを解除します。

アイコン削除

  1. サブメニューから[アイコン 基礎ばりの削除]を選択します。

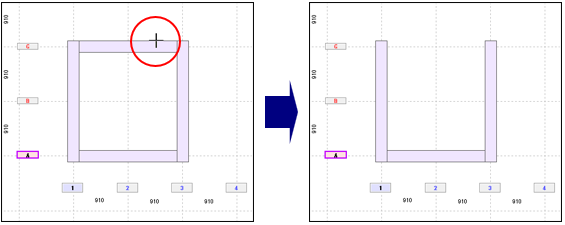

  2. 削除したい基礎ばりにカーソルを合わせクリックすると、基礎ばりが削除されます。
    操作図

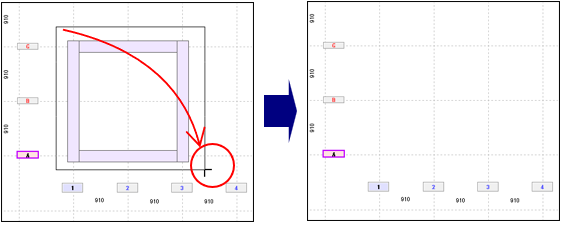

    また、ドラッグしながら削除する範囲を指示すると、一度に複数の基礎ばりを削除することができます。
    操作図
  3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。
    キーボードの[Esc]キーを押して、コマンドを解除することもできます。
